Техническая документация:


KP10-800/2100W - широкополосная трехдиапазонная панельная выносная антенна GSM900/GSM1800/UMTS900/UMTS2100.

Антенна KP10-800/2100W предназначена для установки внутри помещений совместно с репитерами 900/1800/2100 МГц и поставляется как отдельно, так и в составе комплектов GSM.

Широкая диаграмма направленности обеспечивает широкую зону покрытия, сводя к минимуму мертвые зоны в помещении.

Благодаря небольшим размерам (240х240 мм), антенна не будет портить интерьер помещений.

Габариты (длина , ширина , высота ), мм
250  x   250  x   100

Габариты, вес, количество товара в упаковке:

Габариты в упаковке (длина , ширина , высота ), мм
250  x   250  x   100
Масса в упаковке, грамм
1500
Количество товара в упаковке, шт
12

Антенны- характеристики :

Рабочий диапазон частот, МГц
800-960, 1710-2170
Усиление антенны, дБ
7-10
КСВ в рабочем диапазоне частот, не более
2.5
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи
Многодиапазонная
UMTS 2100 (3G)
GSM 1800
LTE 800
GSM 900
UMTS 900
LTE 1800
Тип монтажа
на стену
Тип исполнения
Панельная

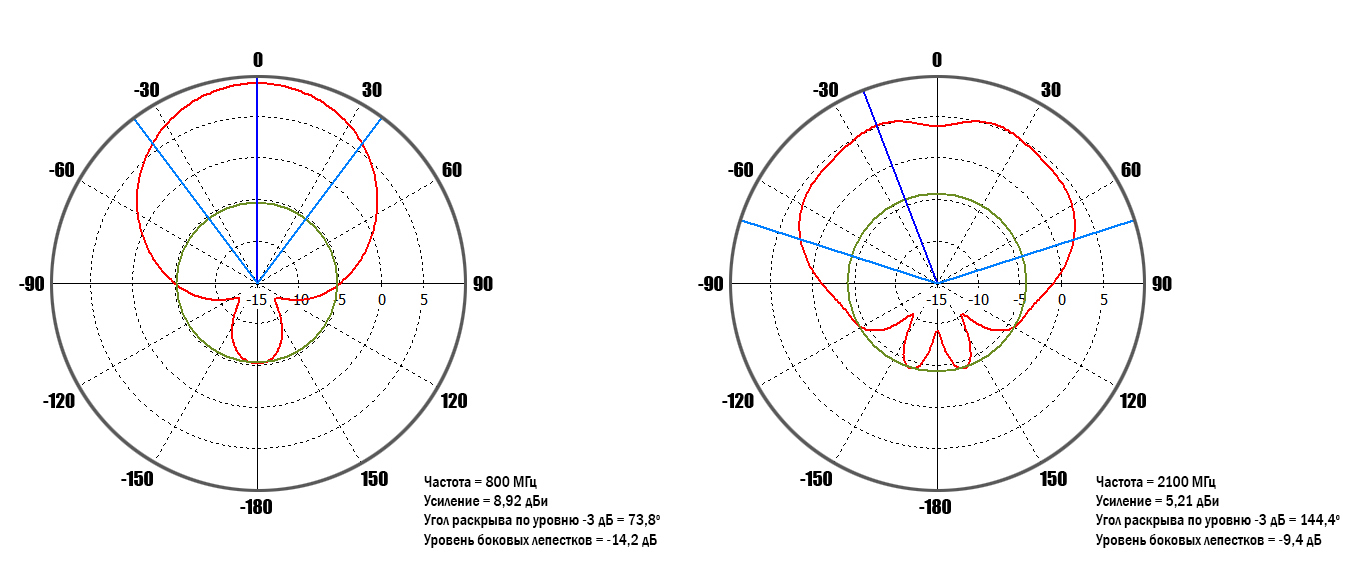

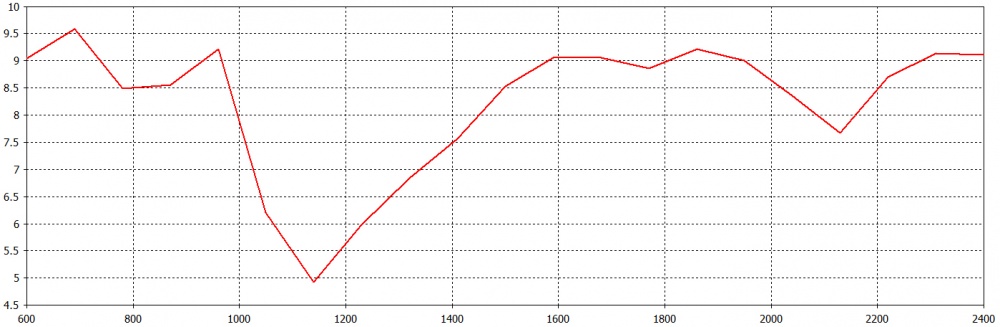

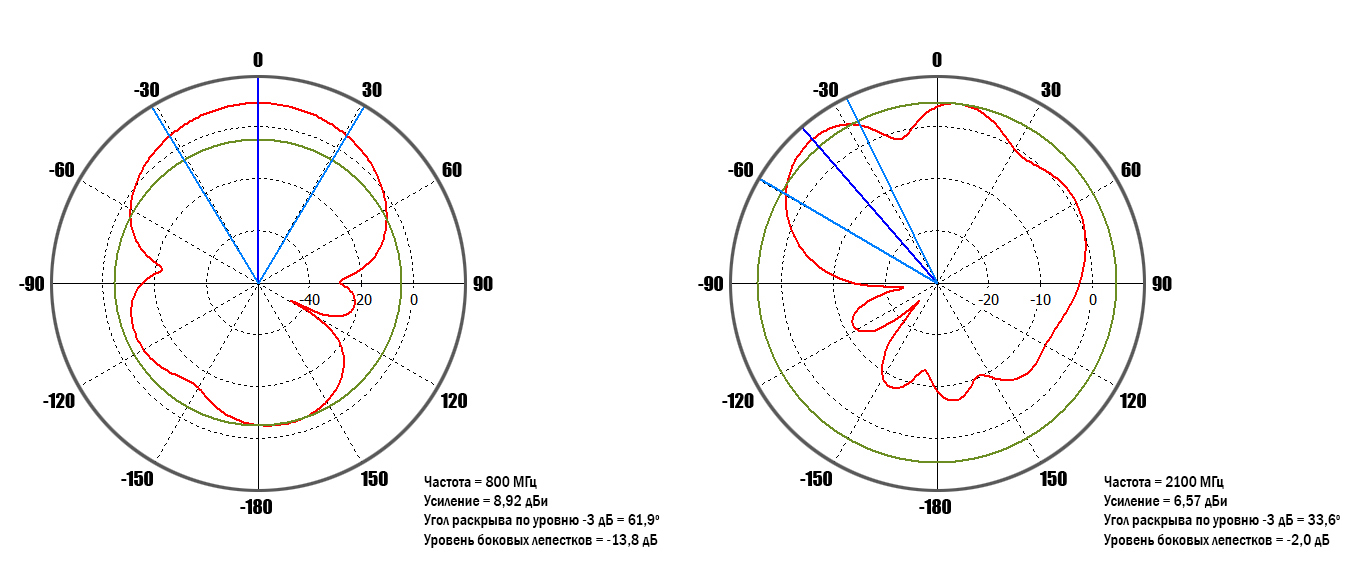

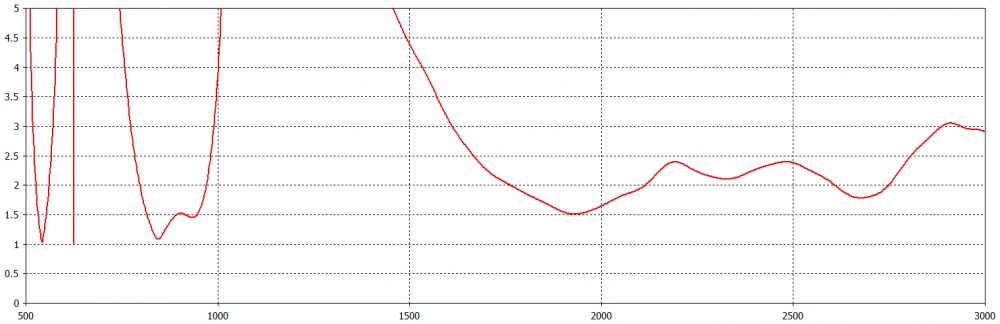

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ

Комплектация:

Антенна KROKS KP10-800/2100W
Руководство по эксплуатации (паспорт)
Упаковка
