Роутер KROKS Rt-Pot eX с поддержкой m.2 модемов

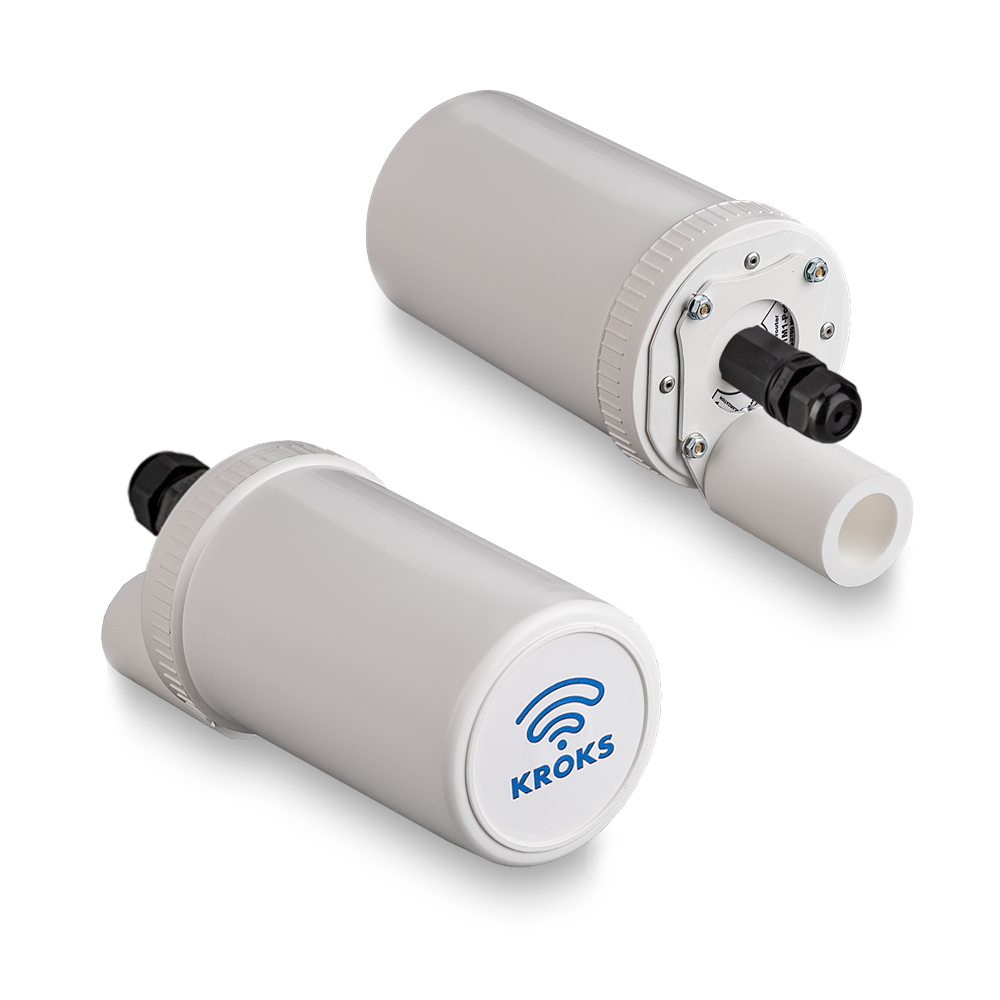

Роутер Kroks Rt-Pot eX - это готовое решение с поддержкой модемов форм-фактора m.2 для установки в спутниковую тарелку, на мачту, на стену.

Данный облучатель при использовании со спутниковой тарелкой обеспечивает усиление сигнала до 30 дБ. Также он может работать как самостоятельная антенна и выдавать 8-9 дБ. Диапазон рабочих частот составляет 1700-2700 МГц. Облучатель поддерживает технологию MIMO и работает в стандартах 3G/4G. Герметичный корпус надежно защищает от неблагоприятных погодных условий.

Скорость приема модема ограничена пропускной способностью LAN-порта и составляет 100 Мбит/с.

Роутер предусматривает возможность принудительного выбора частоты сотовой связи или канала. Используется в случаях, когда на более высокой частоте связь хуже.

Питание роутера осуществляется по витой паре по технологии PoE, напряжение не более 24 Вольт. Длина кабеля может составлять до 100 метров. По паре 4-5 подается "+", по паре 7-8 подается "-".

Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности.

Основные характеристики роутера

• Ram 64 MB
• Rom 16 MB
• CPU 580 Mhz
• Питание 7-24 В, не менее 10 Вт
• Диапазон рабочих температур от -40 до +50^оС

Порты и интерфейсы

• Порты Ethernet - 1 шт, 100 Мбит/с
• SIM-reader - 2 шт

Поддерживаемые модемы

• Quectel EM060K-GL, EM12-G, EM160R-GL
• Meiglink SLM820
• Fibocom L850-GL, L860-GL (ограниченный функционал только в режиме mbim)

В комплект поставки входят следующие варианты крепления

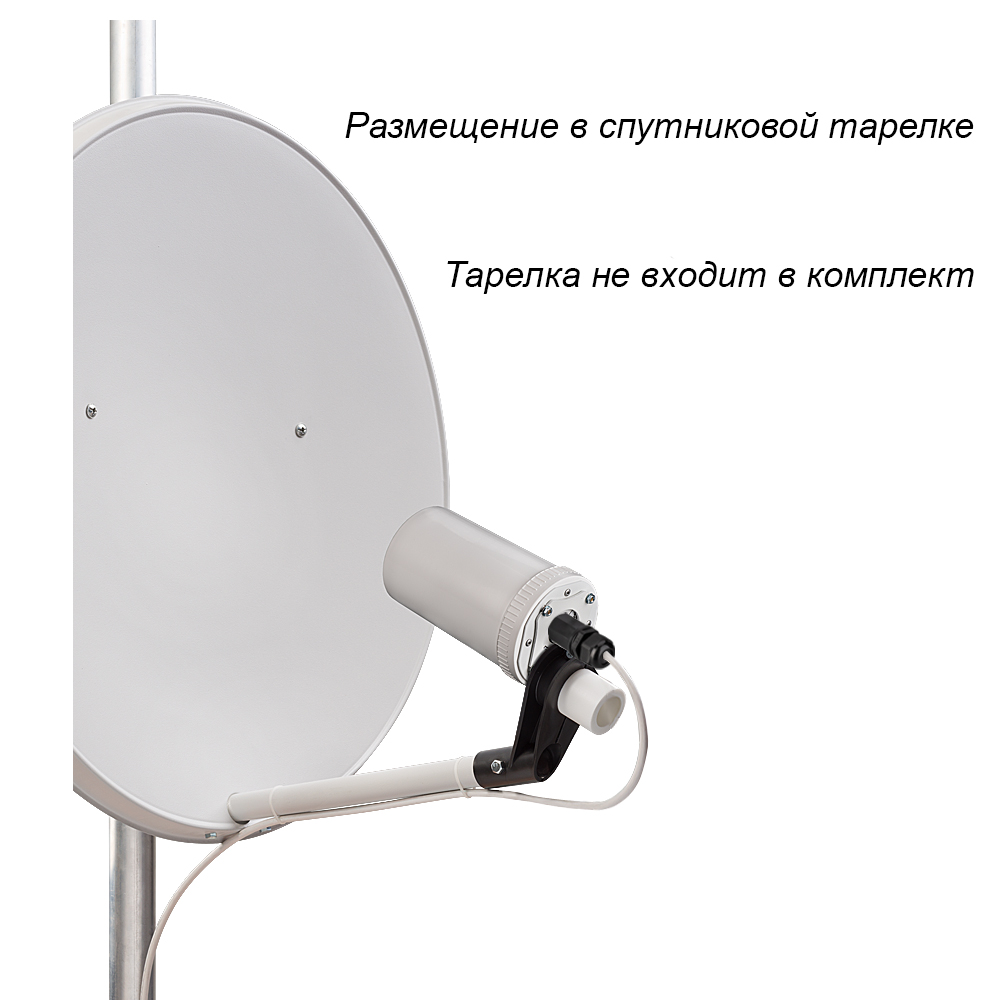

• в спутниковую антенну
• на мачту

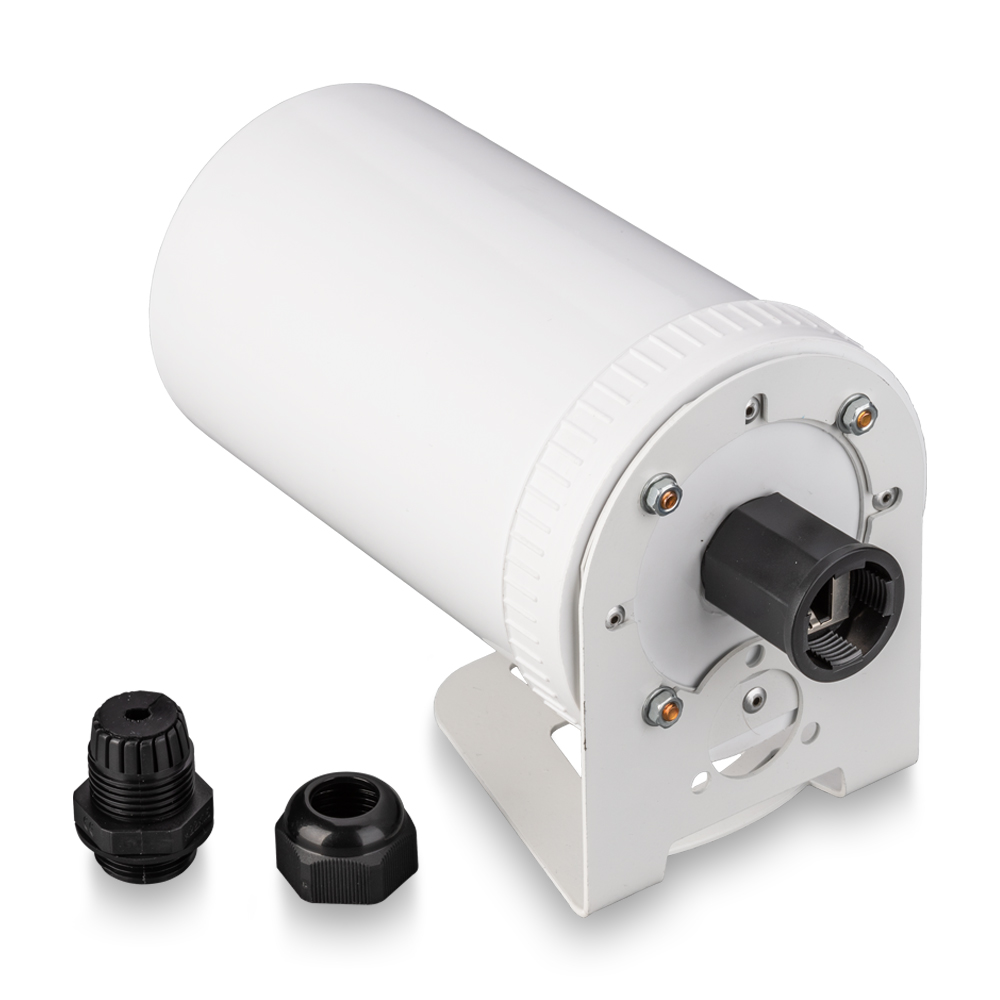

• на стену
• на стол или подоконник

Система "тарелка + облучатель" имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.

Установка облучателя

Зазор между гермовводом облучателя и пластиковой трубкой кронштейна составляет 6 мм. Убедитесь заранее, что облучатель подходит под конструкцию держателя тарелки.

Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.

Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.

Любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, неровности рельефа. Поэтому обеспечьте прямую видимость от тарелки до вышки.

ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!

Внимание! Роутер работает с сим-картами любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2). Гарантия - 12 месяцев со дня продажи.
