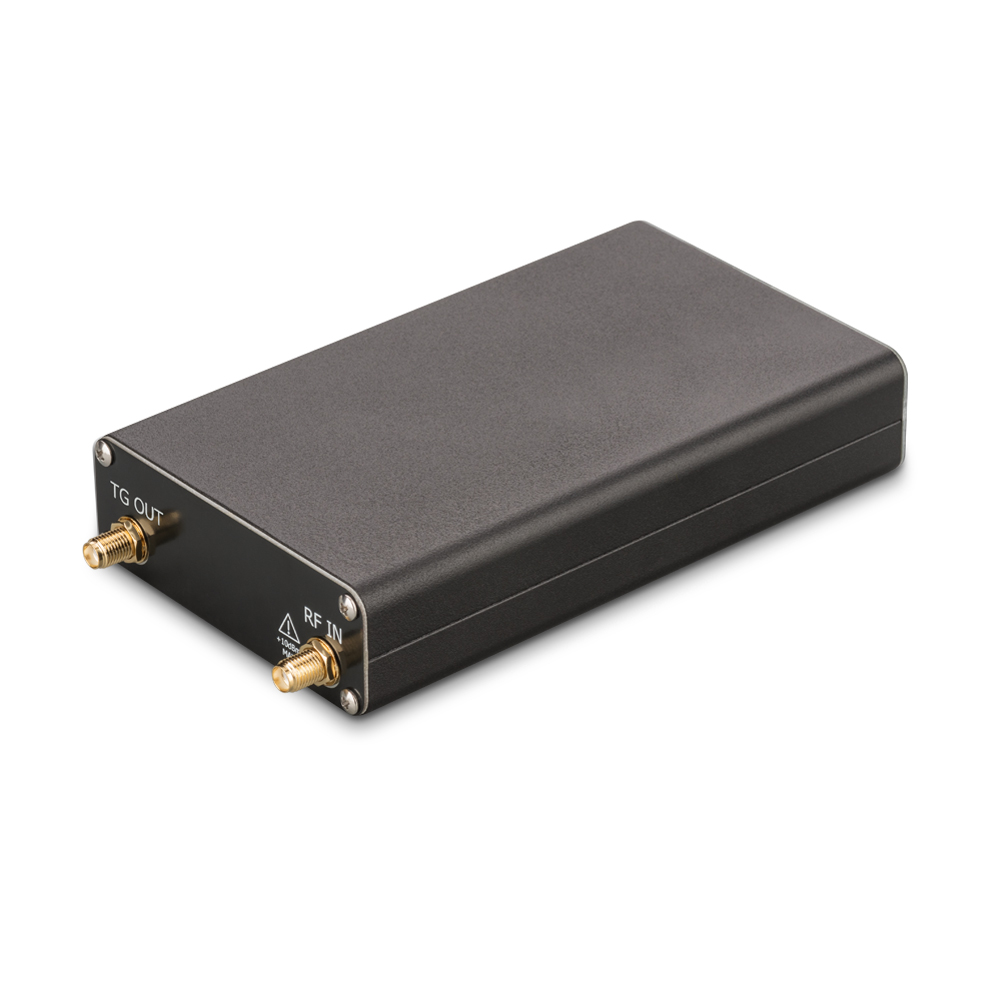

Arinst SSA TG R3Е портативный анализатор спектра с трекинг-генератором, 24МГц - 12ГГц
Распечатать
Подписаться
Диапазон частот 24 МГц - 12 ГГц
Динамический диапазон 80 дБ
Встроенный трекинг-генератор
Демодуляция ШЧМ/ЧМ/АМ
Скорость сканирования до 20 ГГц/с
Разрешение по частоте 2,5 кГц
Arinst SSA-TG R3E – это портативный панорамный анализатор спектра со встроенным трекинг-генератором и демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 12 ГГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, и т.д. Встроенный следящий генератор позволяет проводить измерения АЧХ пассивных или активных устройств, например, фильтров, усилителей. Программный демодулятор ШЧМ/ЧМ/АМ сигналов предназначен для прослушивания эфира и настройки аналоговых радиопередатчиков. Установка региональных частот покрытия сотовых операторов позволяет сопоставлять отображаемый сигнал с соответствующим оператором.
Для кого?
Анализатор спектра ARINST SSA-TG R3E предназначен в первую очередь для создания систем мониторинга или интегрирования в уже готовые системы. Кроме того ARINST SSA R3E можно использовать для более простых задач, например, с помощью него сервисные центры и ремонтные бригады могут провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ.
С помощью прибора можно выполнить следующие работы:
- навести внешнюю антенну на базовую станцию
- детектирование источников сигналов (например БПЛА)
- провести экспресс-анализ радиочастотной обстановки
- проверить правильность работы репитера сотовой связи
Как работает?
Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением. Встроенный трекинг (следящий) генератор с регулировкой выходной мощности позволяет производить измерения кабелей, фильтров и т.д.

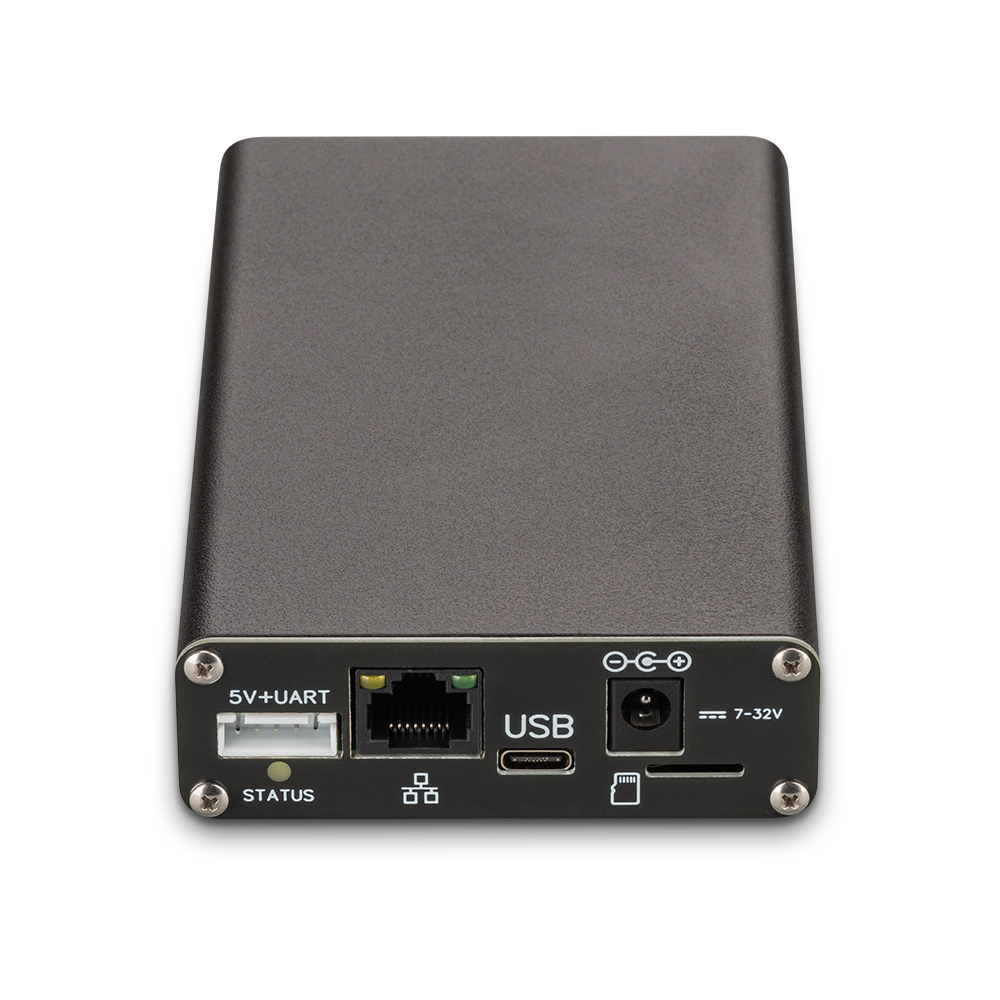

Разъёмы и интерфейсы:

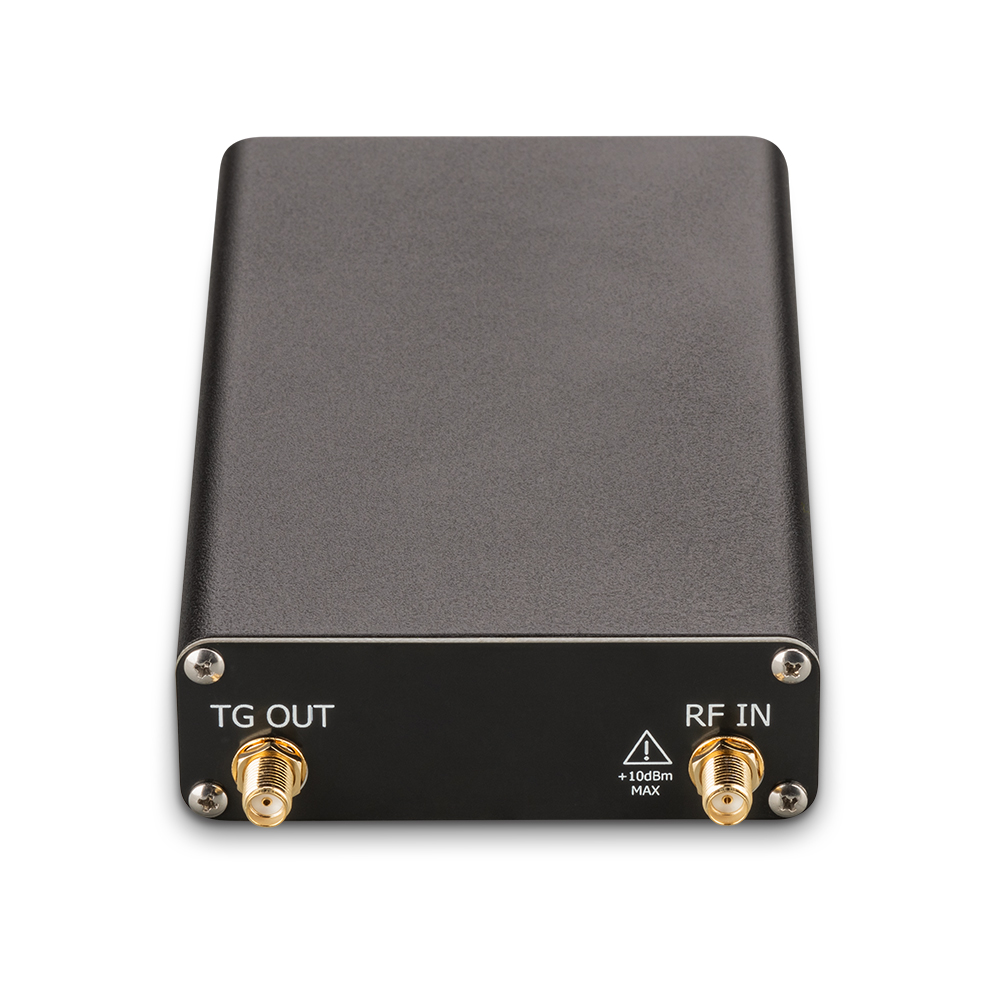

- Антенные разъёмы - 2 шт. SMA(female)
- Разъём для передачи данных - USB type-c
- Слот для MicroSD карты памяти
- Мультифункциональная кнопка - включение/выключение, вызов меню
- Разъём питания - DC 2.1x5.5 мм
- 5+V UART интерфейс
- Ethernet порт
Преимущества анализатора спектра ARINST SSA-TG R3E:
- наличие Ethernet-порта для подключения прибора к локальной сети
- широкий диапазон частот: от 24 МГц до 12 ГГЦ
- высокая скорость сканирования: до 20 ГГц/с
- UART интерфейс с напряжением 5 В
- полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ
- питание прибора: через разъем USB TYPE-C, от внешнего блока питания DC 7- 32 В, через кабель RJ45 passive-POE 24V
Работа с Ethernet портом
Наличие Ethernet-порта 100 Мбит позволяет подключать прибор через кабель RJ-45 на максимальное расстояние до 100 метров. Для увеличения дальности подключения дополнительно нужно использовать оптические медиаконвертеры. Дальность подключения в этом случаем может составлять десятки километров.
Через LAN порт ARINST SSA-TG R3E можно подключить к локальной сети или интернету. Это позволяет управлять прибором и просматривать результаты измерений с удалённого компьютера или мобильного устройства через веб-интерфейс, не находясь непосредственно у прибора. Обеспечение централизованного хранения данных даёт возможность получать доступ к данным анализатора нескольким людям в реальном времени.
Это удобно для работы в условиях, где анализатор установлен в труднодоступном месте или используется для мониторинга на удалённых объектах.
Кроме того Ethernet-порт обеспечивает более высокую скорость передачи данных по сравнению с USB интерфейсом. А также благодаря поддержке сетевых протоколов, анализатор спектра ARINST SSA R3E можно интегрировать в автоматизированные измерительные комплексы и системы мониторинга. Это позволяет включать прибор в состав более крупных решений и управлять им программно.
Варианты использования UART интерфейса:
Наличие UART-порта позволяет интегрировать ARINST SSA-TG R3E в готовые системы и обмениваться данными с помощью команд. UART позволяет передавать небольшие пакеты данных с минимальной задержкой, что удобно для мониторинга текущих параметров спектра.
Вы можете, настроить автоматическую отправку простых команд через определенные промежутки времени, например, для опроса устройства, но также у вас есть и возможность написать собственные скрипты для более сложных команд.
Прибор поддерживает API.
Все данные передаются в бинарном виде в пакетах структуры:
|
Поле |
Старт |
Команда |
Длина данных |
Данные |
Контрольная сумма |
|
Длина, байт |
1 |
1 |
2 |
0-1000 |
2 |
|
Пример |
0xBB |
0xC3 |
0x0A 0x00 |
-- |
0xAB 0x21 |
|
Дополнительная информация |
|
|
LSB |
Длина пакета и формат данных зависит команды |
LSB, Может быть заменена на нулевые байт |
Пример пакета:
BBC30A0080080892000000000100AB21
Байт 0xBB - стартовый байт, общий для всех команд протокола
Байт 0xC3 - байт-код команды
Байты 0x0A 0x00 - длина последующей полезной нагрузки в байтах (10)
Байты 80080892000000000100 - полезная нагрузка пакета
Байты 0xAB 0x21 - контрольная сумма всего пакета. Может быть заменена на нулевые байт для игнорирования проверки.
Поле uint8(rf_in) позволяет выбрать режим аттенюатора для одно портовых приборов или выбрать порт приема сигнала для 2-х и 4-х портовых приборов. Нумерация начинается с 0.
Пример:
Для одно портового прибора: uint8(rf_in) = 0 - аттенюатор на -15дБ, uint8(rf_in) = 1 - аттенюатор на 0дБ, uint8(rf_in) = 2 - аттенюатор на +15дБ
Для 2-х и 4-х портового прибора: uint8(rf_in) = 0 - порт IN1, uint8(rf_in) = 1 - порт IN2, uint8(rf_in) = 2 - порт IN3, uint8(rf_in) = 3 - порт IN4.
2. Список доступных команд
|
Название |
Команда |
Полезная нагрузка загрузка |
Полезная нагрузка ответа |
Описание |
|
ECHO |
0xC0
|
нет |
нет |
Проверка канала и поддержание сессии если сканирование не производится. |
|
GET_SPECTRUM_U8 |
0xC1 |
uint64(start_Hz) uint64(stop_Hz) uint8(rf_in) uint8(bw) uint8(speed) |
uint8(amp_comp_1)... uint8(amp_comp_N)
|
Проведение сканирования с заданными параметрами. Результирующий спектр передается в виде массива uint8, который преобразуется в амплитуды по формуле amp_dBm = (amp_comp_N / 2) — 120 Частоты полученных точек не передаются. |
|
GET_SPECTRUM_FLOAT |
0xC2
|
uint64(start_Hz) uint64(stop_Hz) uint8(rf_in) uint8(bw) uint8(speed) |
float(mag_dBm_1)... float(mag_dBm_N) float(freq_MHz_1)... float(freq_MHz_N) |
Проведение сканирования с заданными параметрами. Результирующий спектр передается в виде массива float содержащего значения амплитуд в dBm и массива float, содержащего точные частоты в MHz. |
|
SET_GENERATOR_POINT |
0xC3 |
uint64(freq_Hz) uint8(state) uint8(pow) |
нет |
Установка частоты и выходной мощности встроенного генератора (для модели TG) |
|
GET_TRACKING |
0xC4 |
uint64(start_Hz) uint64(stop_Hz) uint8(rf_in) uint8(pow) |
float(mag_dBm_1)... float(mag_dBm_500 float(freq_MHz_1)... float(freq_MHz_500) |
Проведение сканирования с активным трекинг-генератором (для модели TG) Результирующий спектр передается в виде массива float содержащего значения амплитуд в dBm и массива float, содержащего точные частоты в MHz. |
|
GET_PEAKS_FROM_RANGES |
0xC5 |
uint8(rf_in) uint8(bw) uint8(speed) uint64(start_freq_Hz_range1) uint64(stop_freq_Hz_range1) … uint64(start_freq_Hz_rangeN) uint64(stop_freq_Hz_rangeN)
|
float(range_peak_mag_dBm_1)... float(range_peak_mag_dBm_N)
|
Проведение сканирования N диапазонов. Результат передается в виде массива float длиной N, содержащего максимальные значения амплитуды с каждого из запрошенных диапазонов. |
Ограничения
Анализатор спектра Arinst SSA-TG R3E не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA-TG R3E: | |
|---|---|
| Частотный диапазон | |
| Отображаемый диапазон частот1 | 24 МГц — 12 ГГц |
| Измеряемый диапазон частот | 24 МГц — 9 ГГц |
| Максимальная полоса обзора | ~12 ГГц |
| Опорный генератор TXCO GPS | 26 МГц |
| Разрешение по частоте | 25, 10, 5, 2.5 кГц |
| Полка шума2 | |
| в полосе 24 МГц - 6.2 ГГц | -110 дБм |
| в полосе 6.2 ГГц - 9 ГГц | -100…-70 дБм |
| в полосе 9 ГГц – 12 ГГц | -70 дБм |
| Параметры сканирования3 | |
| Максимальная скорость сканирования | 20 ГГц/с |
| Минимальное время обзора полной полосы частот 12 ГГц | 0.6 с |
| РЧ вход | |
| Усиление при включенном аттенюаторе | -15 дБ |
| Усиление при включенном малошумящем усилителе | +15 дБ |
| Волновое сопротивление | 50 Ом |
| КСВ в рабочем диапазоне частот | < 2.0 |
| Максимальная входная мощность без аттенюатора и МШУ | -15 дБм |
| Максимальное постоянное напряжение на входе | 25 В |
| Трекинг генератор | |
| Режимы измерений | фиксированная, S21 |
| Нормированный уровень выходной мощности в полосе 24-6200 МГц | -8 дБм ... - 29 дБм |
| Нормированный уровень выходной мощности в полосе 6200-9000 МГц | -14 дБм |
| Глубина регулировки мощности в полосе 9000-12000 МГц | 21 дБ |
| Демодулятор | |
| Типы демодуляции | ШЧМ, ЧМ, АМ |
| Питание | |
| Интерфейс подключения к ПК | USB TYPE-C |
| Внешний блок питания | 7-24 В, 2 А |
| Рабочий диапазон температур | 0 … +40°С |
| Габаритные размеры (Д×Ш×В) | 145x81x27 мм |
| Масса | 0,4 кг |
-
В диапазоне отображения не гарантируются точностные параметры сигналов.
- Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
- Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
|
Габариты (длина , ширина , высота ), мм
|
145
x
81
x
27
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
205
x
125
x
50
|
|
Масса в индивидуальной упаковке, грамм
|
400
|
Приборы:
|
Тип прибора
|
Анализатор спектра
|
|
Интерфейсы
|
USB
|
Комплектация:
|
Анализатор спектра ARINST SSA-TG R3E
|
|
ВЧ переходник для защиты разъемов от износа (2 шт.)
|
|
Кабель Type-C – USB 2.0
|
|
Паспорт
|
|
Упаковка
|
